多功能電路

來源：市場處     作者：市場     發布時間：2016年04月29日     瀏覽次數：

產品簡介：

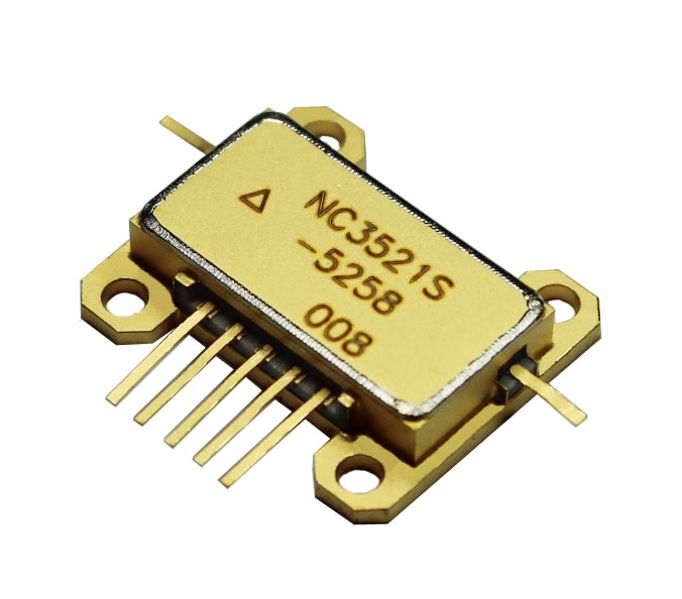

      NC3521S-5258是一種表面安裝數控限幅放大移相多功能電路，其頻率范圍為5GHz～6GHz，內部集成有限幅器單片低噪聲放大器單片和數控移相器單片，并內置串轉并驅動電路，總增益大于28dB。 NC3521S-5258采用TTL電平控制，，需要一路-5V電源和一路+4V電源，負電源電流小于7mA,正電源電流小于90mA。

主要指標：
  • 頻率范圍：5GHz～6GHz
  • 增益：28dB
  • 輸入/輸出駐波：1.5
  • 移相位數：5位
  • 移相范圍：360°
  • 封裝尺寸：16.0mm×13.8mm×3.7mm

電參數（TA=+25℃,VCTRL=+5V/0V ,VDD=5V ,VEE=-5V）

指標

最小值

典型值

最大值

單位

頻率范圍

5-6

GHz

增益

28

-

-

dB

移相精度

11.25°

10

-

12

°

22.5°

21

-

23

°

45°

43

-

46

°

90°

89

-

92

°

180°

178

-

182

°

輸入駐波

-

1.3

1.5

-

輸出駐波

-

1.3

1.5

-

負電源電 流

7

mA

正電源電 流

90

mA

封裝形式

見附錄B QF098封裝
